船用数显测力计35吨的怎样置设上下限同时报jing

测试界面功能解析

①、电池电量实时显示，缺电时此图标闪烁并报jing；

②、曲线显示，显示力值—时间曲线；

③、实时力值显示，共可显示6位有效数字，单位在设置界面内切换；

④、报jing下限值显示，可在设置界面内设置具体数值；

⑤、峰值显示，测试开始后的jing一个峰值力；

⑥、谷峰值显示，低于起始值的小力值；

⑦、报告存储数量，共可存储100组报告，及近测试的一组曲线；

⑧、时间显示，实时显示时间及日期；

⑨、报jing上限值显示，可在设置界面内设置具体数值；

⑩、峰值保持时间，可在设置界面内设置，也可选择峰值手动清除；

、峰峰值显示，大的正值峰值力。

2、设置界面

在测试界面内按下确定键进入设置界面，设置界面共2页

当主单位为“g”时，【显示单位】可选择：g、mlb、mN、kpa；

当主单位为“kg”时，【显示单位】可选择：kg、lb、N、Mpa；

当主单位为“t”时，【显示单位】可选择：t、klb、KN、Gpa。

【受力截面积】

当【显示单位】为“Kpa”“Mpa”“Gpa”时，【受力截面积】值将参入计算。

注：在测试压强值之前，设置好【受力截面积】值。测试结果才准确。

【自动零点跟踪】设定值为“关闭、1d、2d、3d、4d、5d”

在零点不稳定时，小于【自动零点跟踪】值则自动清零；在测试值稳定不变时，每隔1S检测一次测试值，当测试值的变化值小于【自动零点跟踪】值则自动清掉，以维持显示测试值。注：d=【显示分度值】

【采样速度】设定值为“6Hz～1600Hz”指每秒采集的力值速度。

注：【采样速度】越高测试精度越低，反之为高；高的【采样速度】适用于动态、瞬间类测试；低的【采样速度】适用于静态、缓慢类测试。

【标定地加速度】【用户地加速度】设定值为“9.600～9.900”N/Kg

用于重力修正：显示屏值=测试值+测试值*（标定地加速度–用户地加速度）

【报jing上限值】【报jing下限值】设定上\下限报jing值。

测力计

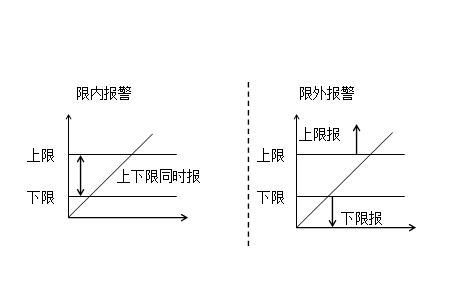

【报jing模式】设定值为“限内报jing、限外报jing、duan裂报jing、关闭报jing”当设定值为“限内、限外报jing”时，达到报jing值后，蜂鸣器、显示屏同时提示报jing；开关量同时输出

当设定值为“duan裂报jing”时，【报jing上限值】【报jing下限值】会自动切换为【duan裂报jing值】、【dua裂报jing区】；设定duan裂报jing值，当力值变化突然减小到报jing设定值时，蜂鸣器、显示屏同时提示报jing，上限开关量输出。

注：使用输出口时，请连接电源适配器使用；标配两路集电极开路式电平输出，可以直接驱动直流12V继电器或电磁阀等执行机构，每路驱动电流50mA，

【启用峰值保持】设定值为“开启、关闭”。

关闭和启用峰值保持模式，关闭后测试界面内无峰值项。

【外部开关捕捉】设定值为“开启、关闭”。
